# 批量修复Mike11模型Warning 65警告
在建立河网模型时,一般是对每一条河道录入测量的断面数据来概化河道地形,在河叉交汇处,一般来说很难保持地形高程的一致性,这会一维河网数值模型的计算带来不稳定性,特别是低水位工况计算,一般模型软件都会提示相关信息,如MIKE11模型,就会以Warning 65的形式提示不一致性,给出造成不一致的河道名称、里程及具体落差值。
- 比如下面是一个MIKE11模型软件的提示信息
'''
Warning No 65: In river 36_11SSZL : 613.000 meter there is a difference
in the bed level of the rivers meeting at the intersection.
The lowest bed level (9.380 meter) is found in river 34_LTS at chainage 1105.180 meter. The highest level (10.850 meter) is found in river 36_11SSZL at
chainage 613.000 meter.
A difference in bed level for the rivers meeting may cause mass errors and instabilities especially if low flow is simulated.
'''
1
2
3
4
5
6
7
2
3
4
5
6
7
该警示消息提示,河道36_11SSZL和34_LTS交汇处存在地形差,前者为10.85米,后者为9.38米。涉及断面为,前者里程桩号为613.000,后者里程桩号为1105.180
- 修复思路
在建模时尽量保证河道起始端都有断面数据,在交互处修改相关河道的断面保持地形高程一致,以提供模型计算稳定性。

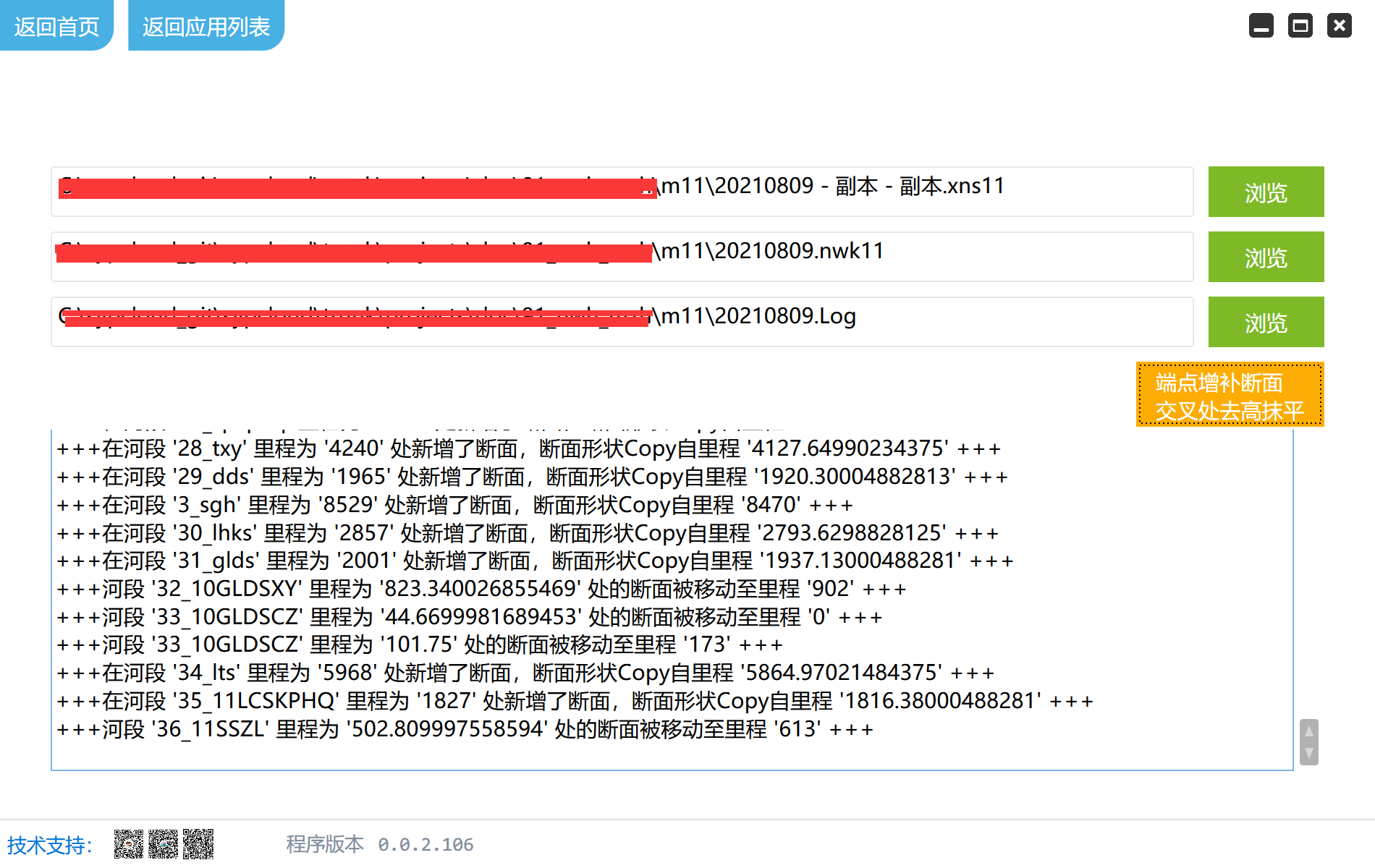

对于已经建立好的模型,可以通过识别计算后软件提示输出的log文件中warning 65信息文本,提取河道名称、里程,编程批量拷贝河段起始端邻近断面设置到起始端里程处,同时修改交叉处相关断面的底高程,以达到高程一致。
上次更新: 2022/10/07, 17:21:48
